안전관리 시스템

안전관리 시스템

산업현장에서 일어날 수 있는 다양한 사고중에서 차량, 지게차 및 보행자가 이동할 때 부주의로 큰 사고가 발생할 수 있으므로 이를 감지하고 경보신호 및 적절한 통제를 통해 사고를 예방하는 안전관리 시스템입니다.

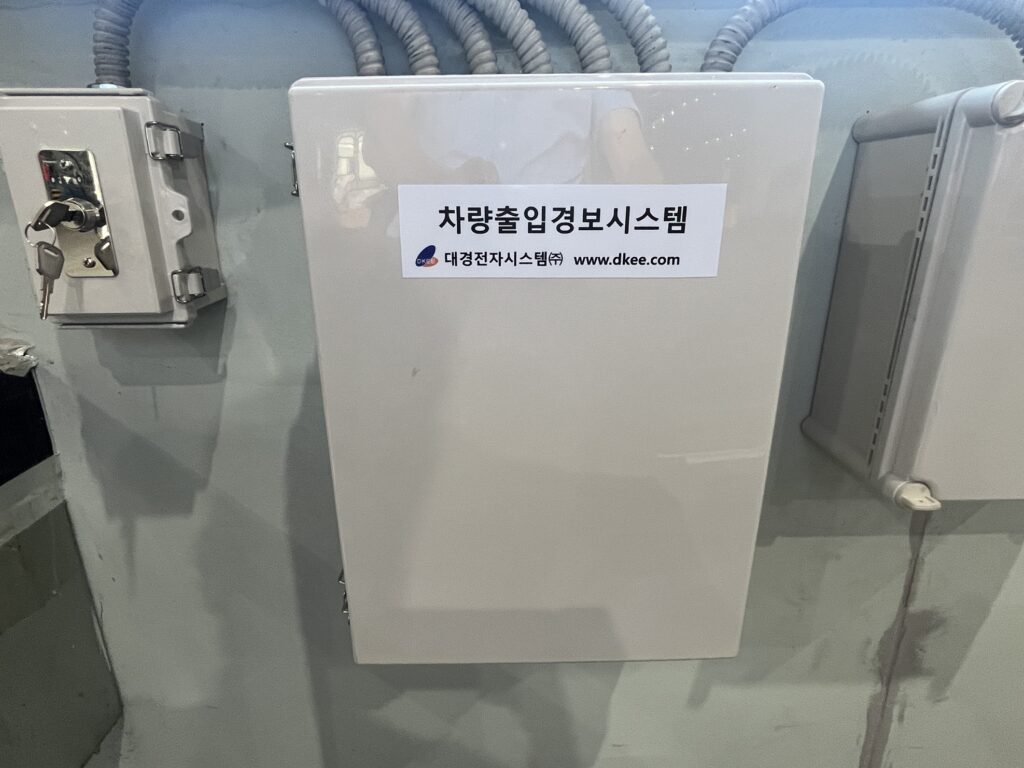

[ 제어장치 ]

  • 각종 센서로부터 신호를 받고 차량이나 보행자의 안전을 위해 경보등제어 및 차량통제를 할 수 있습니다.

  • 자동으로 상황을 통제하므로 운영자가 개입할 필요가 없습니다.

  • 입력포트 : 8채널

  • 출력포트 : 8포트

  • 출력제어 : AC제어 (10A)

  • 경보신호 : 음성방송 및 경보등 동작

  • 라인레이저 : 보행자가 접근하지 못하도록 레이저라인을 점등 또는 점멸

  • 윙바디 개방검지 센서 : 마이크로웨이브 센서를 설치하여 윙바디가 개방되어 있는지를 확인합니다.

  • 과진입 검지 : 바닥에 매설된 루프센서에 의해 과진입여부를 확인합니다.

Control unit

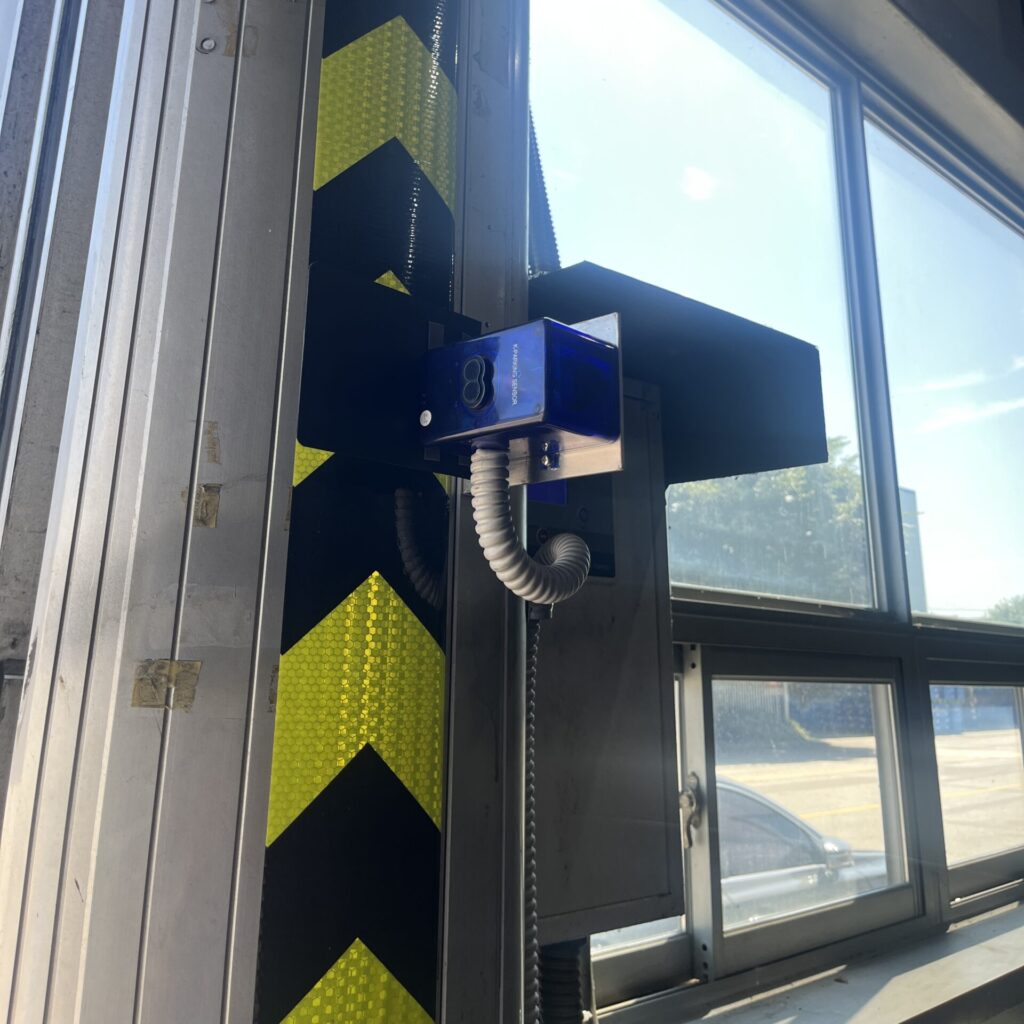

[ 마이크로웨이브 센서 ]

  • 기능         : 물체가 접근하면 이를 검지하여 출력합니다.

  • 검지거리 설정 : 검지가능 범위에 물체를 두고 쉽게 감지범위를 설정가능

  • 검지대상 : 차량 및 보행자

  • 검지거리 : 최대 8미터

  • 출력  1     : Open collector

  • 출력 2     : AC구동용 출력 (타이머 조정포함)

  • 전원공급 : DC12V

microwave sensor

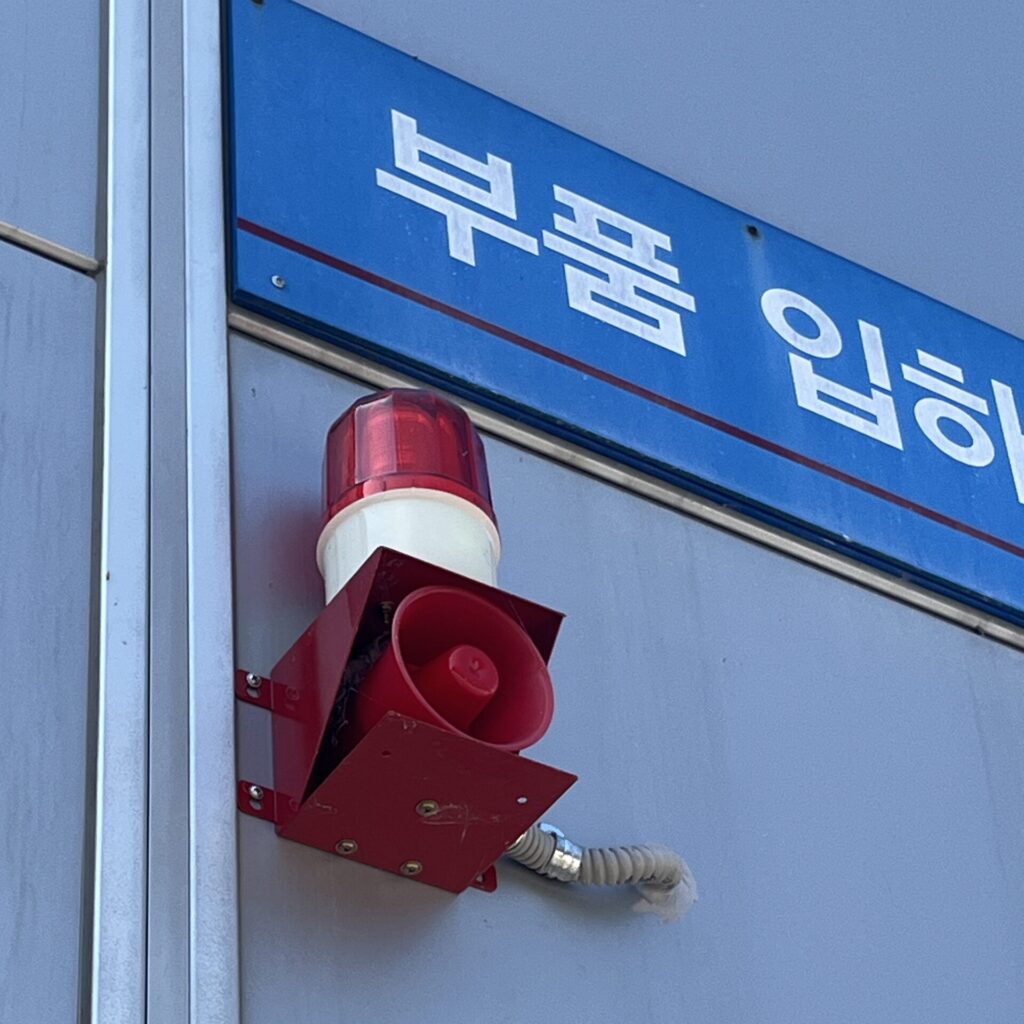

[ 음성 경보등 ]

  • 제어신호가 수신되면 미리 저장된 음성출력이 출력되면서 경보등이 동작됩니다.

  • 음성출력 크기는 임으로 조절할 수 있습니다.

  • 음성에 경보음까지 넣어서출력하여 경보음과 경보내용을 보행자나 운전자가 확인하도록 합니다.

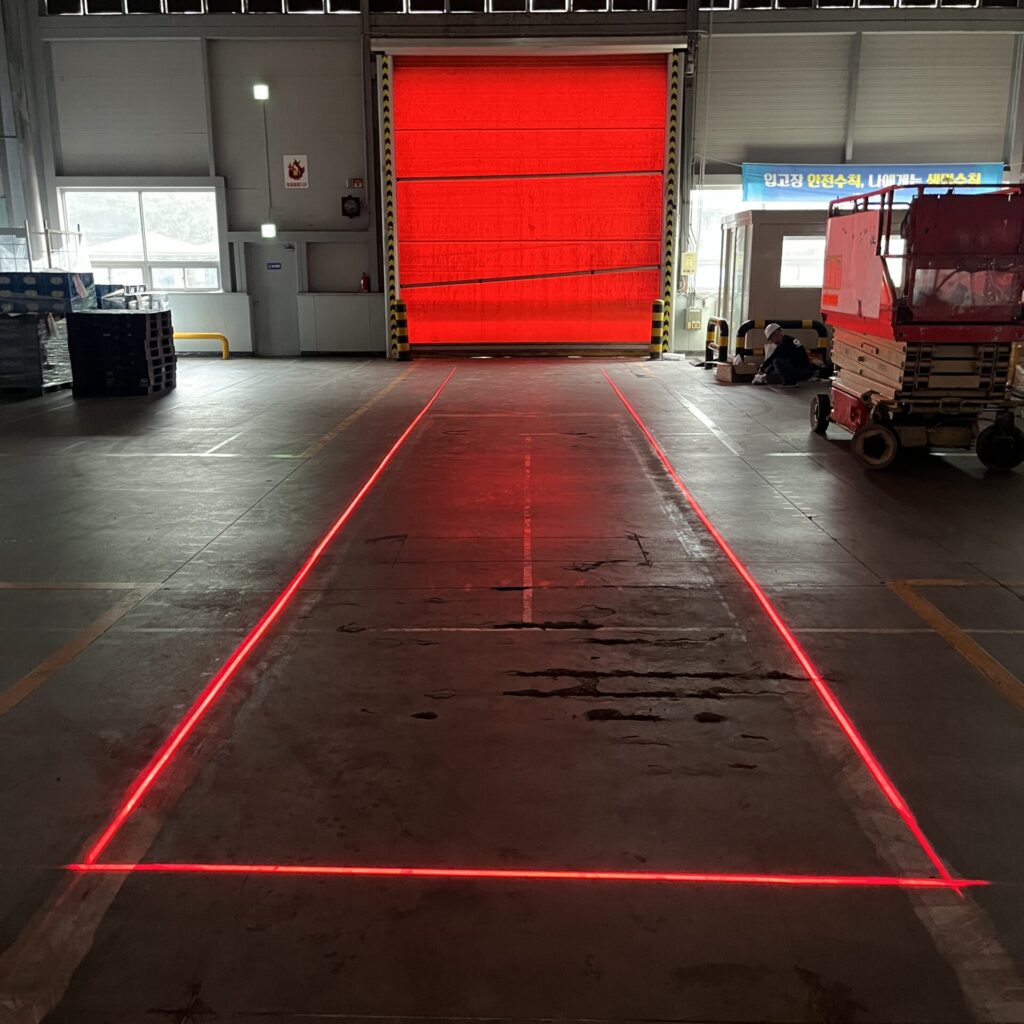

[ 라인 레이저 ]

  • 차량이나 보행자를 유도하기 위해 레이저로 라인을 표시할 수 있습니다.

  • 고출력의 레이저 빛은 바닥에 선명한 유도라인을 표시합니다.

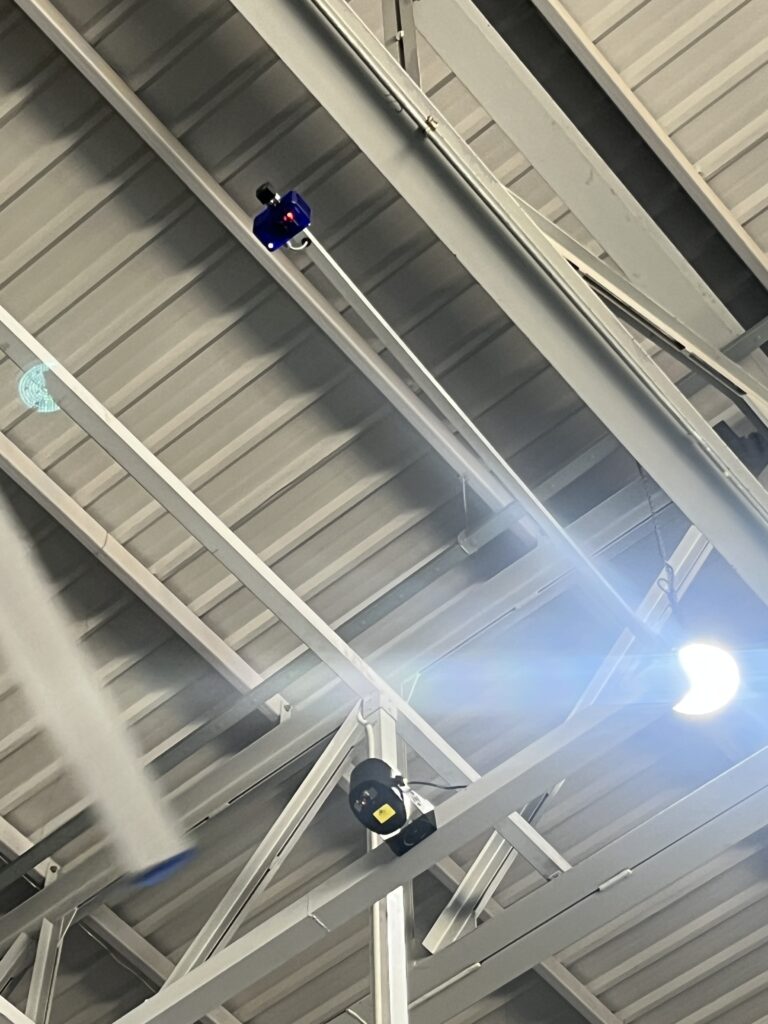

[ 윙바디 센서 ]

  • 천정에 설치된 마이크로웨이브 센서는 죄, 우측에 설치되어 차량의 윙바디가 어느쪽에서 개방되어도 이를 검지하여 판단할 수 있습니다.

  • 마이크로웨이브 센서는 검지거리를 설정하여 설정된 범위내에서만 동작하도록 할 수 있습니다.

microwave sensor
